오늘은 목조주택의 뼈대를 세우는 재료인 구조재에 대해 알아보려 합니다.

그렇다면 구조재란 무엇이며 어떤 역활을 할까요



1. 구조재란

구조재 : [ Dimension Lumber : 규격재 ]



목조주택의 구조용 자재로서 목재로 골격을 이루거나 하중을 지지하는

목조주택의 내부의 기둥(스터드), 서까래, 플레이트등에 들어가는

비노출형 목재를 뜻하며, 수종에 따라 세가지 종류로 나뉩니다.



2. 구조재의 종류

헴 퍼(Hem-Fir), 더글라스 퍼(Douglas-Fir),S. P. F



헴 퍼(Hem-Fir), 헴록 퍼(Hemlock Fir):



수종의 이름은 아니며 헴록과 퍼를 같이 부르는 말입니다.

북미, 유럽에서 수입하며 건조률 KD(함수률 18%이하)로 처리되어 변형이 적습니다.

 S. P. F와 더글라스퍼의 중간 강도를 지닌 침엽수로 목조주택 골조용 자재로 사용되며 옥외,

습기가 많은 곳에 주로 쓰이며 S. P. F에 비해 강도가 높고

자연건조시 녹색을 띄는특징이 있습니다.

단단하고 무거워 시공성은떨어지지만, 내구성은 매우 좋습니다.



더글라스 퍼(Douglas-Fir)

더글라스 퍼는 북미를 여행하고있던

스코틀랜드 식물학자 (Henny Douglas, 1798~1984)에

 의해 발견되어 붙여진 이름이며,.

침엽수 중 가장 강한 수종으로 마찰이나 마모, 진동에 강하여

구조용 목재로 선호되며 특히 공학목재용으로 많이 사용되고 있습니다.

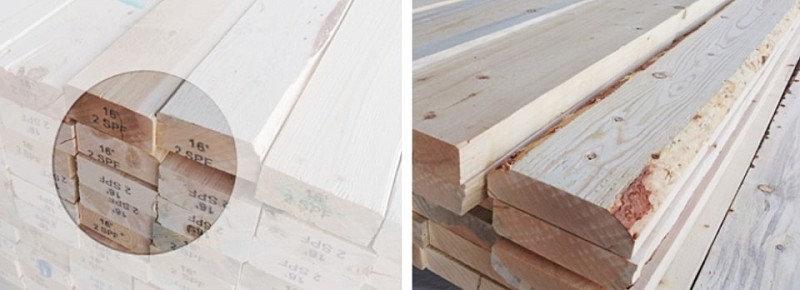

S. P. F



주로 사용되는 S. P. F 수종은 (Spruce: 가문비나무, Pine: 소나무, Fir: 전나무)사용되며,

캐나다 북부에서 생산된 목재를 벌목하여 인공건조(Kiln-Dry)방식으로

함수율 19% 미만으로 건조하여 구조재/구조목용으로 적합하도록 규격화 하여 제재되고 있으며,

북미산 Spruce(가문비나무)의 비중이 앞도적으로 높습니다.

단단하며 강도가 높고 가벼워작업하기 쉽고 변형이 잘 일어나지 않는 것이 특징 입니다.





3. 열처리 방식



열처리 방식은 함수율과관련된 중요한 품질기준입니다.

국내에 수입되는 웬만한구조목에는 KD가 표기되어 있는 경우가 많습니다.

-KD(Kiln-Dry): 인공건조를 의미하며 함수율 15% 미만의 잘 건조된 목재

-AD(Air-Dry): 자연건조를 의미하며 오랜 기간 건조 시켜야 하기 때문에 함수율을 맞추기 어려운 목재

-S-GRN: 함수율19% 이상의 비건조 목재(생재)

-S-DEY: 자연건조, 인공건조 과정을 통해 함수율 19% 미만으로 건조시킨 목재





4. 목재의 건조 방법



목재 건조의 이유는 목재수축에 의한 구조적 마감재와 긴밀성 목재의 구조적 강도 증가와

못과 철물의 유지력 증가, 접착성 및도장성의 증가, 전기전열성의 증가와

부후 및 변색방지의 목적으로 인해 건조 공정이 필요합니다.

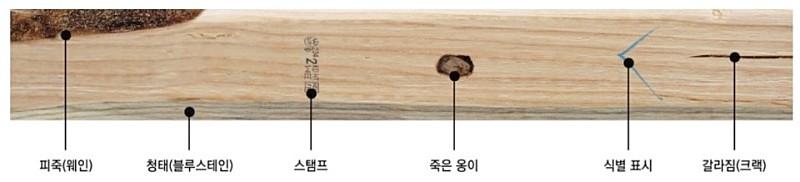

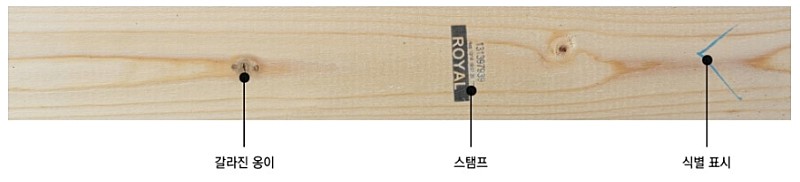

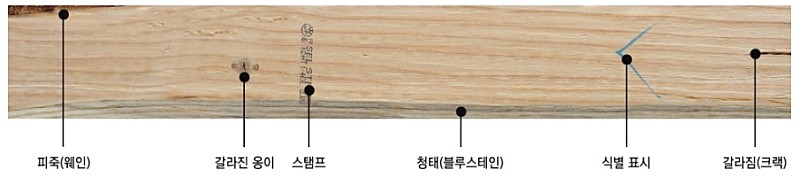

5.구조재의 등급



1. JAS / J-Grade: JAPAN STANDARD의 약자로 일본이정한 스탠다드급 목재이고,

피죽과 청태가 없어 외관이나 노출용 마감재 또는 가구재로

폭 넓게 사용되는1등급 제품입니다.





2. SE / 4 Square: 피죽이 없는제품으로 모서리가 살아있어 구조용이나 인테리어용으로

사용되나 청태가 있습니다.







3. 레드셀럭트 / 스터드: J-Graded와 같은 원목자재를 사용하여 2&BTR 보다 품질이 좋은 편입니다.





4. 2&BTR: 목조주택에 가장 많이 사용되는 등급으로 시공시 외부에 노출이 되지 않는골조에 주로 사용



됩니다. 2&BTR을 풀어 말하면 2등급 & Better 즉, 2등급 혹은 그보다 좋은 품질을 말합니다.

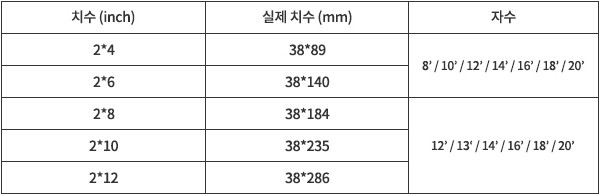

6. 구조재의 규격

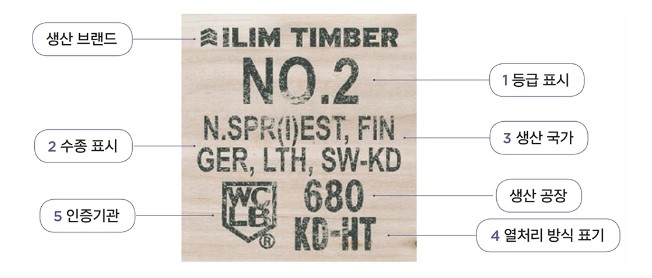

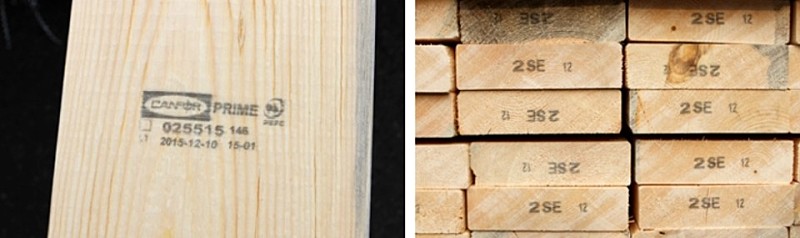

7. 구조재 스탬프 읽는 법



8. 인증기관



북미에는 다양한 인증기관이 있지만, 어떤 기관의 스템프가 찍혀 있더라도

동일한 효력을 가지고 있습니다.





이상으로 구조재에 대한 이야기를 마치도록 하겠습니다.
