[패시브주택 정보] 향별 수직면의 일사량

아래는 Ecotect Analysis 2012로 분석한 서울지역 수직면의 일사량 이다.

​

- Name of site : Seoul

- Longitude( °) : 126.9670

- Latitude( °) : 37.5670

- Altitude(m) : 86

- Type of site : Stations

- Situation : open

- Time Period : Temperature 1996-2005

Radiation 1986-2002

----------------------------------------

​

모델링과 경계조건은 다음과 같다.

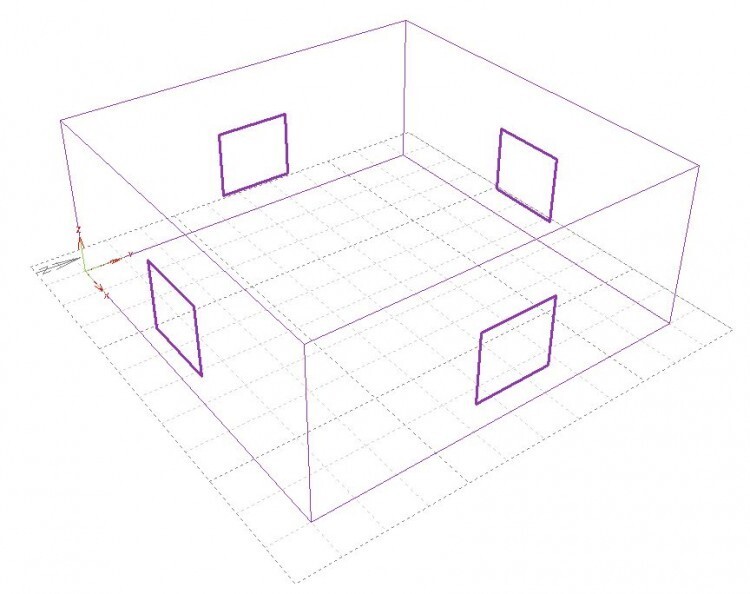

사용된 기상데이타는 협회 자료실에 올린 Ecotect_Seoul_phiko.wea 를 사용했으며, 아래 그림과 같이 각 방위에 정렬된 직사각형의 매스에 각 2x1.8 m의 창을 두고 각 방위별 수직면의 일사량을 시뮬레이션하였다.

각 방위별 수직면의 단위면적당 월별일사량은 다음과 같다.

​

​

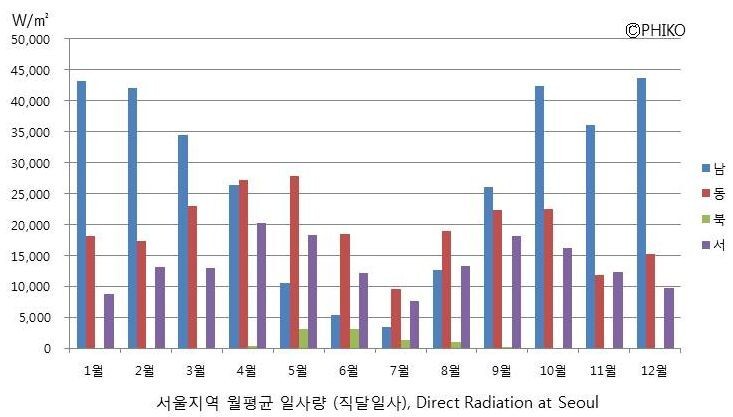

1. 직달일사량과 확산일사량의 합계

​

​

​

2. 직달일사량

​

​

​

계획시 참고할 만한 시사점은 남향 수직면의 여릉에 떨어지는 일사량이 다른 향에 비해 매우 낮다는 것이다.

오히려 여름철 직달일사의 경우 동향과 서향의 양이 더 많기 때문에 차양설계가 까다로운 동/서향의 경우 창문의 설치를 최소화하는 것이 여름 냉방부하를 줄이는데 도움이 된다.

남향의 일사는 적당한 차양설계로 거의 완전히 차단될 수 있기 때문이다.

​

겨울철 남향의 일사량이 매우 크기 때문에 우리나라 패시브하우스에서 g값이 미치는 영향이 매우 크다는 것을 알 수 있다. 즉, 우리나라 패시브하우스에서는 차양과 유리의 일사량 조절이 중부유럽권 보다 더 중요한 변수로 거론될 수 있다는 근거가 될 것이다.

​

독일의 프랑크프루트와 서울의 12월 직달일사량을 비교하면 다음과 같다.

​

12월 총 직달일사량(W/㎡)
	서울	프랑크푸르트
남	43,611	3,880
동	15,160	830
북	0	0
서	9,706	476

​

​

​

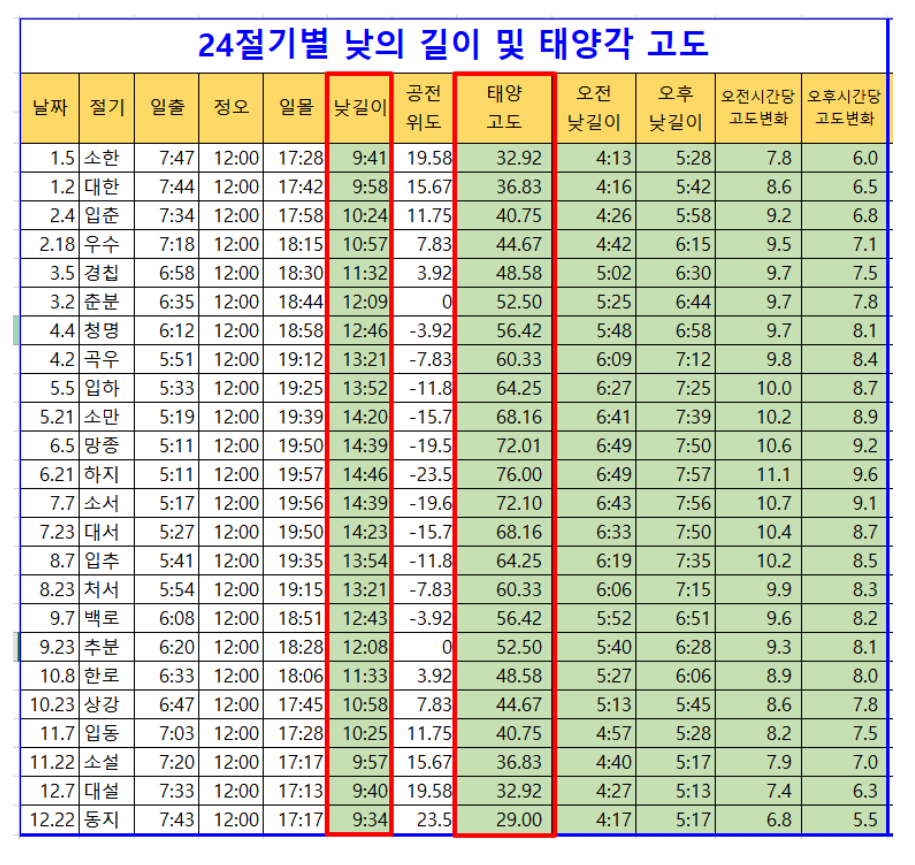

참고 : 남중고도 (태양이 가장 높은 위치에 있을 때의 각도)

​

남중고도 = 90 - 위도 + 적위

​

위도 : 서울 기준 37.5도.

하지 적위 : 23.5도

동지 적위 : -23.5도

춘추분 적위 : 0도

​

그러므로,

춘추분 남중고도 52.5도

하지 남중고도 76도

동지 남중고도 29도

​

​

출처:한국패시브건축협회[http://www.phiko.kr/bbs/board.php?bo_table=z3_01&wr_id=349]
