최근 한국도 지진과 태풍에 의한 주택에 입는 피해가 늘고 있는 상황으로 인해

많은 분들이 안전에 많은 관심을 가지시게 되신 것 같습니다.



목조주택은 안전한가?



지난 시절 우리는 동화로 벽돌집이 가장 튼튼하다고 익히 배워 왔습니다.

아기돼지삼형제의 첫째는 볏짚, 둘째는 나무로, 마지막 막내는 벽돌로 집을 짓죠.

늑대의 입김에 멀쩡한 집은 벽돌집뿐이었습니다.



하지만, 시대가 변하고 많은 발전을 이루며 이제는 벽돌집 보다 목조주택이안전에는 더

유리해진 상황으로 변모하였습니다.



현재의 우리는 나무를 이용한 주택을 건축하는데 있어 나무인 목재만을 사용하여 건축을 하는 것이 아닌 그에 알맞은철물을 이용하여 주택을 짓고 있습니다.



나무와 나무를 고정하는데 사용하는 못도 그중 하나이며, 이 외에도많은 보강철물들을

사용하고 있습니다.



그럼 목조주택을 보다 튼튼하고 안전하게 짓기 위한 보강 철물에 대해 이야기해 보겠습니다.

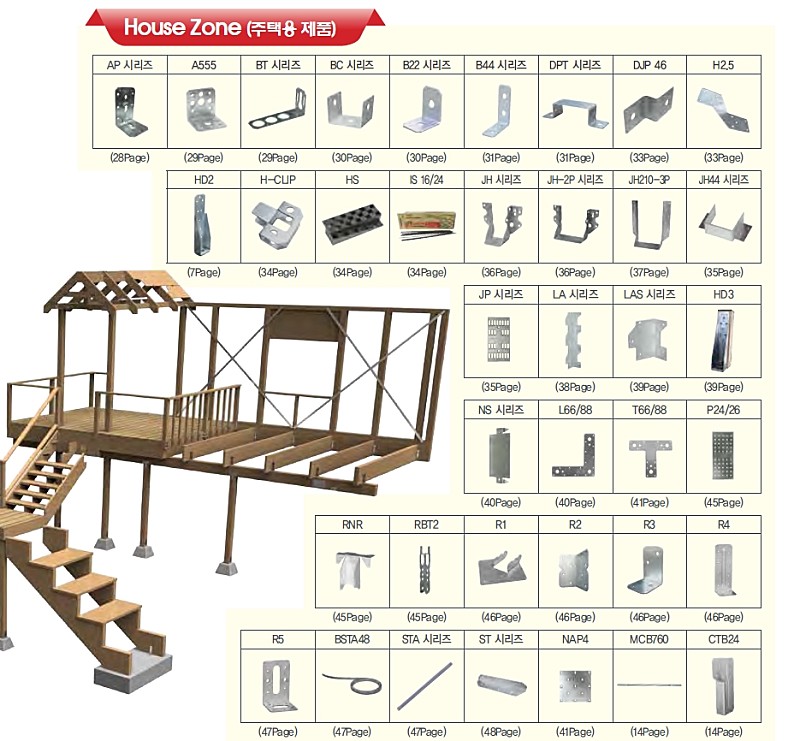

!!위드하임에서 사용중인 보강 철물!!

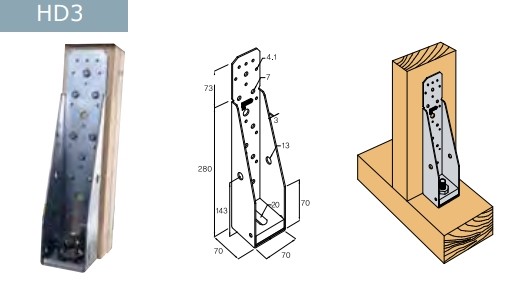

1.홀 다운(Hole Down): 홀 다운 철물은 콘크리트 기초와 Bottom Plate(밑깔도리)를 Anchor앙카로 연결하여 홀 다운 철물에 고정시키고 Stud(샛기둥)에 못이나 스크류 등으로 잡아주어 지진이나 풍압등의압력으로부터 구조체를 유지하고 지탱하도록 하는 제품으로 위드하임 8대 시공 원칙 중 하나 입니다.

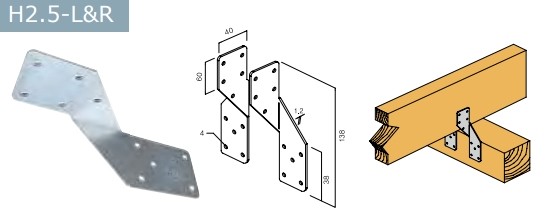

2.허리케인 타이(Hurricane Tie): 목재가 교차되는 부위의 상부재와 하부재를 고정시켜주는 철물로 교차되는 부위에 많이쓰이는 제품이며 위드하임에서 사용중인 철물 입니다.

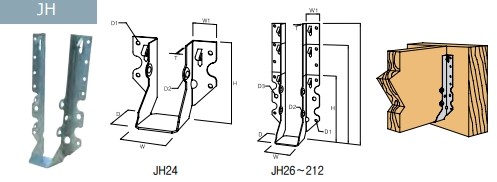

3. 조이스트 행어(Joist Hanger):장선을시공할때 장선하단에 지지부위가 없을시 측면에서 장선을 고정하여 지지해주는 제품으로 장선걸이용으로 많이 쓰이는 철물 중의 하나 입니다. 종류는 총 3가지이며, 사용되는장선의 개수에 따라 다릅니다.

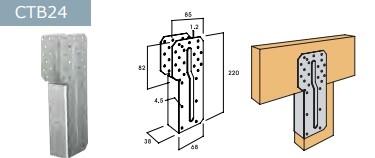

4.Collar Tie Bracket: 서까레와기둥의 접합, 트러스 제작, 장선과 동바리의 접합등을 간결하게시공할 수 있는 제품으로 부재간의 하중을 고르게 분산하여 지진 및 외부응력에도 견딜 수 있도록 만든 제품입니다.

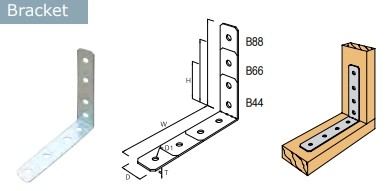

5.Bracket: L형태의 철물로 각진부분(코 부위)의 처짐 방지 용도와 바닥면과 목재의 고정등의 용도록 사용가능한 제품입니다.

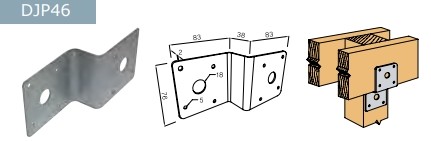

6. 더블 조이스트 플레이트: 기둥 측면에 보조장선을고정시 장선이 밑으로 처지는 현상을 방지하기 위한 기능의 철물로 두개의 장선이 기둥 옆에 붙을 경우 하중 지지력이 배가 되며 지증이 작고 자재비가절감 됩니다.

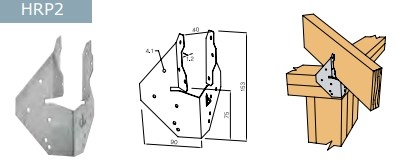

7.Hip Rafrer Plate; 사각 모서리부분에서 상단도리(Top Plate)와 서까래의 결합을 용이하게 해주는 제품으로 모임지붕에도 같은 용도록사용되는 제품입니다.

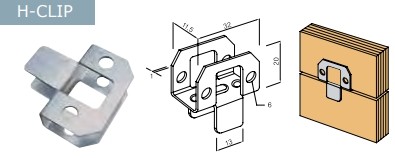

8.보드 클립(Board Clip): 지붕부위의합판과 합판 사이에 넣어 하중을 분산 시키는 기능의 철물 제품입니다.

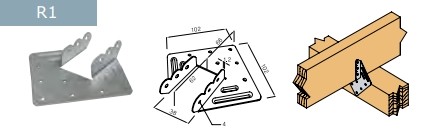

9.Rafter Tie: 지붕 및 격자 이음부위에쓰이는 접합부분 전용 철물로 지붕 서까래와 도리의 이음부에 많이 쓰이는 제품입니다.

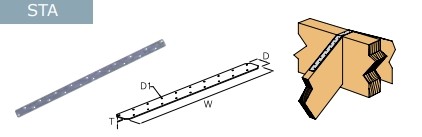

10.Strap Tie Anchor: 여러 부재를하나의 긴 철물에 접합하는 기능과 꺽임이 있는 부위 및 긴 부재의 접합시 사용되는 제품입니다.

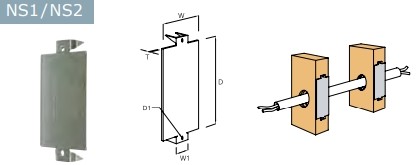

11.Nail Stopper: 목재를 관통하여 시공하는전기공사, 설비공사의 배관부위를 보호하는 철물로 못을 사용하는 일반적인 시공에 전선이 파손되지 않게하기 위한 제품입니다.



12.‘L’Angle: 수평재와 수직재 사이의 교차부위안쪽에 쓰이는 제품입니다.





위의 철물들을 이용하여 목조주택 시공시 각각의 목재들을 잡아 더욱 견고한 주택 지을 수 있습니다.

     미래를 위한 나의 집을 위한 현명한 선택이 되지 않을까 합니다.



     작은 차이가 추후 큰 차이를 만든다는 이념으로 시공하겠습니다.



     목조주택 ABC를 마치겠습니다. 감사합니다.
