[건축의 기본ABC]전열교환기(열회수환기장치)에 대하여

  안녕하세요.

목조주택, 전원주택, 단독주택, 타운하우스

전문 설계/시공 위드하임 입니다.



전열교환기, 열회수환기장치



전열교환기에 대하여 알아보도록 하겠습니다.



오늘도 어김없이 미세먼지 등급이 상당히 나쁨 수준인 날입니다.

이렇게 미세먼지가 점점 심해지니 외출하는 것도 무섭고,

집안에서 환기를하기도 두려운 날이 되었습니다.







특히나 아이가 있으신 분들이라면 더 큰 걱정을 가지고 계시리라 생각합니다.



저 또한 집에 아이가 둘이나 있어 아이들의 외출은 삼가고

공기청정기, 에어워셔, 공기 정화에 좋다는 식물까지 두고 생활하지만

환기를 못해 답답한 감을 가질 수밖에 없었습니다.



국가에서도 이런 국민의 마음을 알았는지 “환기법”을 내 놓았습니다.

내용은 신축 및 증축과 리모델링 주택에 전열교환기 설치를 의무화한다.



그럼 전열교환기는 어떤 것이고 어떻게 사용하는 게 올바른 사용법인지에 대해 알아보겠습니다.



전열교환기(열회수환기장치)







전열교환기는 열회수환기장치라 하며 열에너지의 손실을 막으면서 실내외의 환기를 강제적인 방법으로 하는 기계장치를말합니다.



전열교환기의 종류는 크게 중앙식 덕트형 전열교환기와 분산식 벽부형 전열교환기로 나눌수 있으습니다.

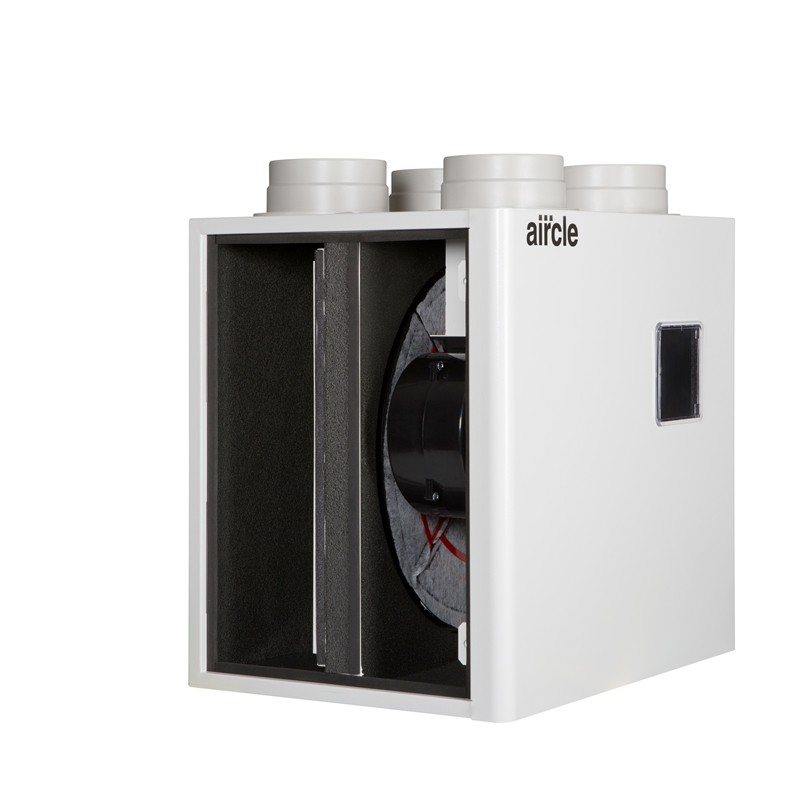

중앙식 덕트형 전열교환기는 전열교환기 하나로 각 방마다 배관을 연결하여 내부 전체를 환기시키는 형태로 하나의제품으로 여러 개의 방에 급기, 배기의 설치가 가능하다는 장점이 있으며,

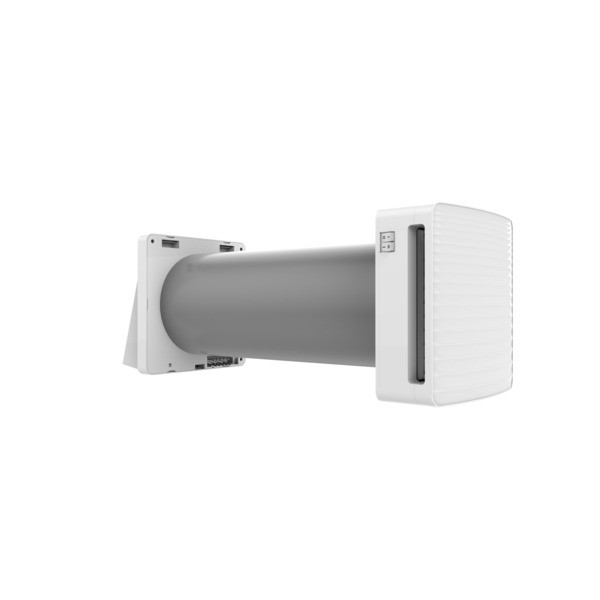

분산식 벽부형 전열교환기는 전열교환기를 개별로 하나씩 벽에 설치하여 전열교환기 한대에 한공간을 환기시키는 형태로기존 건물에도 쉽게 설치가 가능한 장점이 있습니다.







그렇다면 전열교환기(열회수환기장치)는어떤 기능을 알아보겠습니다.



전열교환기(열회수환기장치)의설치의 목적:

실내의 공기를 깨끗하고 쾌적하게 만들기 위함입니다.







옛날에는 환기를 시키지 않아도 아무런 문제가 없었으나 최근 주택들의 대부분은

단열에 큰 목적을 두어 시공하게되었고 그로 인해 독일식 시스템 창호 혹은 미국식 시스템 창호를

사용하여 주택을 시공 하고 있습니다.







이렇게 시스템 창호와 함게 시공한 주택의 경우 예전 일반 창호와는 다르게

기밀성이 높아 환기가 제대로 이루어지지 않습니다.

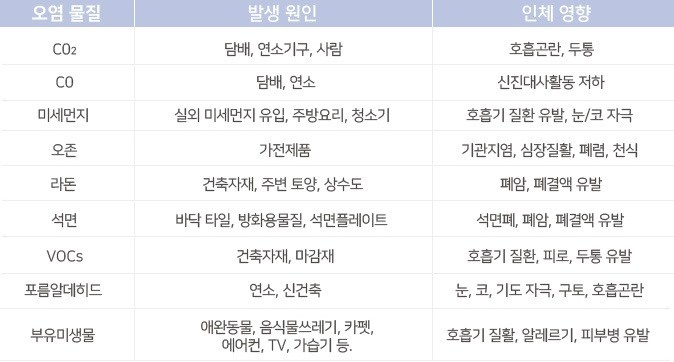

이로인해 주택 내부에는 이산화탄소 농도가 늘어나게 되어 집중력을 떨어트리거나

심하면 두통을 유발하기 까지 합니다.







환기를 하려면 창을 열어야 하나 외부의 미세먼지로 인해 그 마저도 쉽지 않은 상황이며,

겨울철의 난방, 여름철 냉방을 하였던 에너지들도 환기와 함께 외부로유출되게 됩니다.



하지만 전열교환기(열회수환기장치)를설치한다면

외부의 공기를 내부로 유입하여 환기를 시키며 난방열 및 냉방열을 뻬앗기지 않을 수 있습니다.

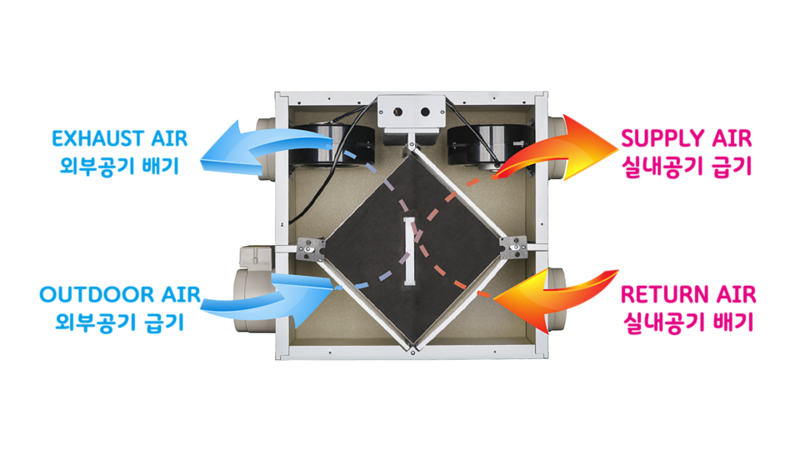

위 그림은 전열교환기(열회수환기장치)의 작동 원리로

급기 OA => SA로 깨끗한 공기가 주입되면, 배기 RA => EA로 오염된 공기가 빠져나가는 방식 입니다.

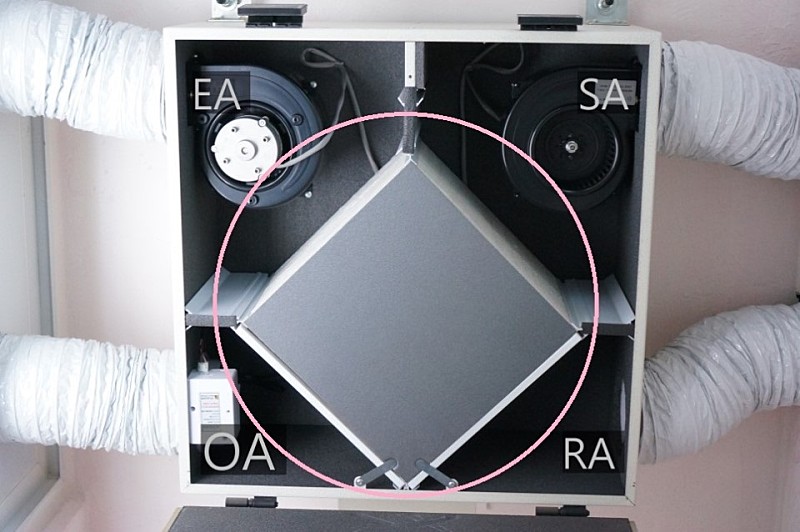

위 사진에서는 전열교환기(열회수환기장치)를 설치하게되면 환기를 하며 어떻게

난방열 및 냉방열을 빼앗기지 않을 수 있는지 확인 하실 수 있습니다.



사진 상 큰 원 안의 정육면체 부분이 하는 역활은

실내에서 배기하는 열(온열, 냉열)에 의하여 외기에서 들어오는 공기를 (따뜻하게, 차갑게)

변환해 주는 열교환기로 감열과 잠열 양방향의 열교환이 가능합니다.



전열교환기(열회수환기장치)의 설치로 미세먼지로 인해

건강에 대한 걱정을 덜어낼 수 있을 것 같습니다.









지금가지 전열교환기(열회수환기장치)에 대해 알아보았습니다.



감사합니다.
